设备名称:功率因数矫正模块(PFC) |
![]() |
功能:汽车无线充电系统的电源,输入电压220V 50Hz,输出电压380-460V,给地端发射控制器(GA-E)提供直流电源,PFC效率>98%; |
设备名称:地端发射控制器(GA-E) |
![]() ![]() |
功能:连接PFC,将380-450V直流电压逆变成85kHz的高频交流电源,输送到地端发射线圈(GA-R)通过谐振发射到车端,给汽车充电;GA-E 具有阻抗网络 (TMN) 调节功能,能够最大效率提高传输效率,降低系统阻抗。 |

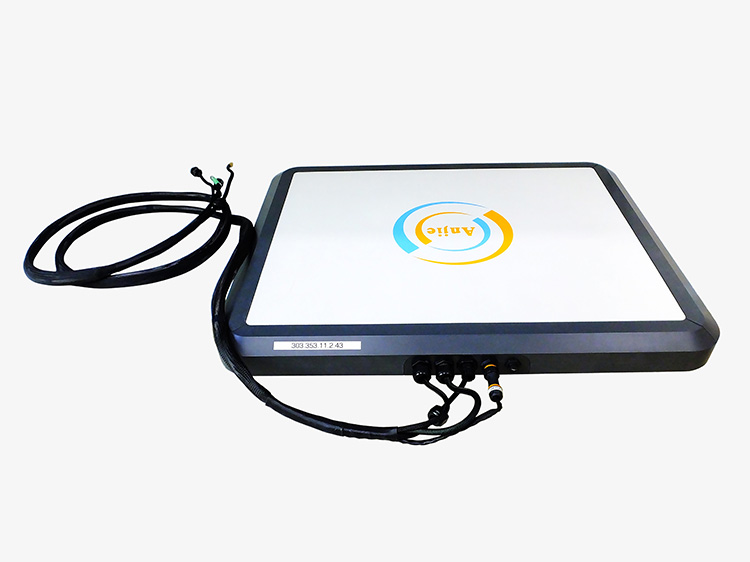

设备名称:地端发射线圈(GA-R) |
![]() ![]() |
功能:无线充电系统的地面发射器,设备工作频率85kHz,具备多种安全监测功能,FOD(异物检测)、LOD(活体检测)、PD(位置检测),保证工作环境和充电安全。
|

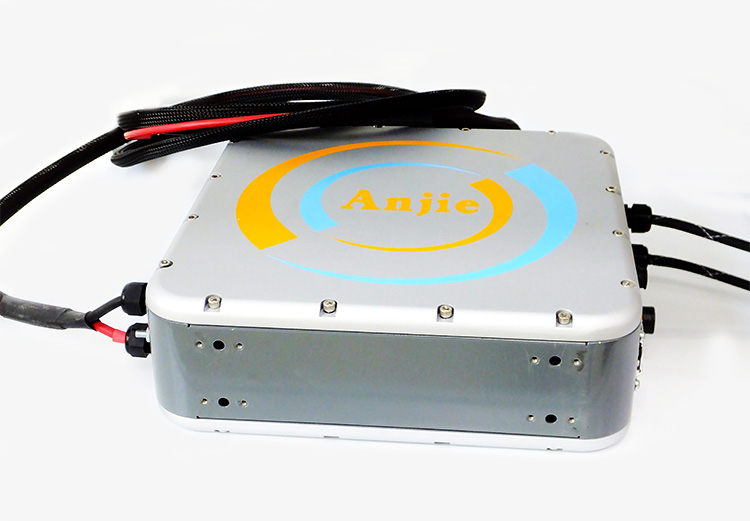

设备名称:车端控制器(VA-E) |
![]() ![]() |
功能:无线充电系统的车端控制器,接收车端线圈的无线电能,形成无线电能传输。采用整流与TMN控制技术,保证高工作效率,具备输出过压、过流等保护充电安全。
|

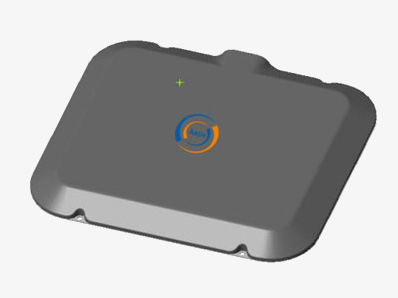

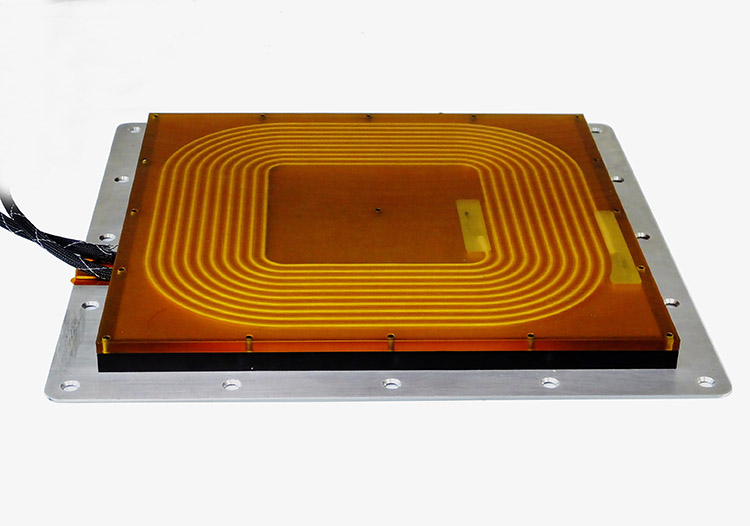

设备名称:车端接收线圈(VA-R) |
![]() |
功能:系统的无线电能接收装置,由Litz线组成,采用铁氧体和铝板进行电磁场的辐射屏蔽,保护人体安全。
|
